精密零件加工當工件上直線成形面的輪廓曲線比較復雜，不僅具有直線、圓弧，還具有其他形狀的曲線，如等速螺旋線、等加速和等減速螺旋線、有一定規則的函數曲線和無規則的非函數曲線等構成時，可稱為復雜成形面。

  精密零件加工中，平面等速螺旋面是一種常見、典型的直線成形面，這種勻速曲線的特征是：當曲線轉過相同角度時，曲線沿徑向移動相等的距離。

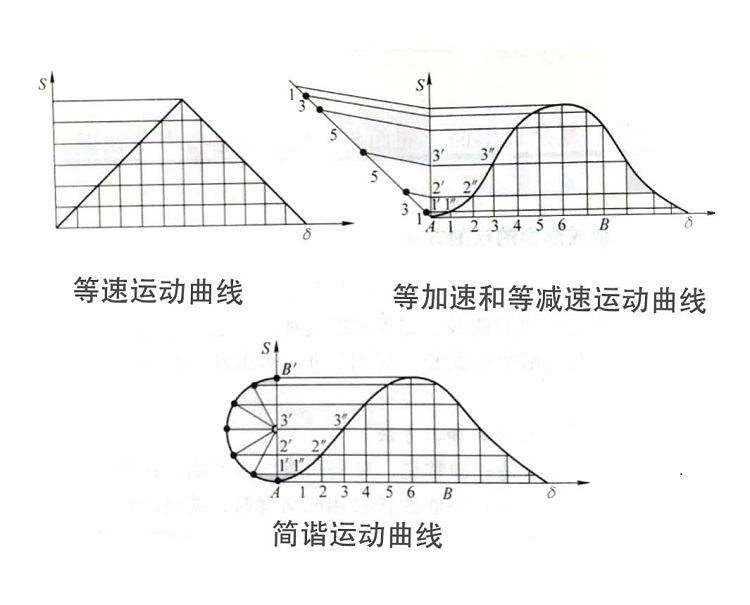

常見的凸輪運動曲線

    與用圓弧和直線連接而成的簡單成形面相比，其復雜程度比普通的精密零件加工要復雜的多。

    圓盤凸輪的工作曲線常采用平面等速螺旋面，其加工方法要點如下：

    1）計算平面螺旋面的三要素：升高量、升高率、導程。

    2）按導程計算分度頭或機動回轉臺的交換齒輪。

    3）安裝和找正分度頭或回轉工作臺。

    4）在工件表面劃線。

    5）安裝和找正工件。

    6）配置交換齒輪，并校核導程。

    7）調整銑刀和工件的相對位置。

    8）粗、精銑平面螺旋面。
